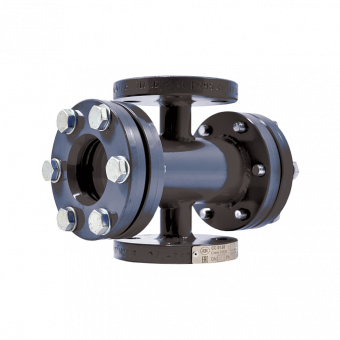

Стекла смотровые АДЛ CC04

от 9 745.19 ₽

Артикул	DN	Наличие:	ЦЕНА с НДС, руб.
GZ02A412718	150	В наличии	37 440.00 ₽	- +
GZ02A412714	100	В наличии	54 045.04 ₽	- +
GZ02A412710	50	В наличии	18 985.81 ₽	- +
GZ02A412709	40	В наличии	16 073.91 ₽	- +
GZ02A412708	32	В наличии	15 167.91 ₽	- +
GZ02A412707	25	В наличии	12 355.01 ₽	- +
GZ02A412706	20	В наличии	10 347.13 ₽	- +
GZ02A412705	15	В наличии	9 745.19 ₽	- +
GZ02A411484	200	В наличии	215 969.73 ₽	- +
GZ02A411483	65	В наличии	32 145.85 ₽	- +

Описание
Характеристики

Описание

Смотровое стекло серии CC04, двухстороннее DN 15–200

Для визуального контроля направления и состояния рабочей среды в трубопроводах.

Установка смотрового стекла позволяет выявить нарушение функционирования запорной арматуры, фильтров и другого оборудования, а также контролировать работу конденсатоотводчиков. Применяется для установки на трубопроводах, транспортирующих жидкости, пар, конденсат в различных отраслях промышленности: пищевой, химической, нефтегазовой, фармацевтической и др.

Присоединение

Фланцы по DIN.

Установка

Устанавливается по направлению потока рабочей среды после запорной арматуры, фильтров, конденсатоотводчиков.

Вариант применения смотрового стекла серии СС04 в типовой схеме обвязки тупиковой ветви паропровода

	Тип	Марка	Производитель
1	Клапан запорный	«Гранвент»	Торговый Дом АДЛ (Россия)
2	Фильтр	IS	Торговый Дом АДЛ (Россия)
3	Конденсатоотводчик	«Стимакс»	Торговый Дом АДЛ (Россия)
4	Смотровое стекло	СС	Торговый Дом АДЛ (Россия)
5	Обратный клапан	«Гранлок»	Торговый Дом АДЛ (Россия)

Характеристики

DN	15 - 200
PN	16
Тип присоединения	Ф/Ф
Материал корпуса	Сталь углеродистая
T max рабочей среды, С	250
T min окружающей среды, C	-40
Материал уплотнения	PTFE
Тип стекла	Двустороннее
